形状寸法表

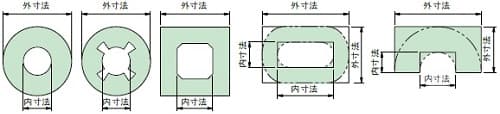

外寸法・内寸法は、右図のように組合せた場合の外側の最大寸法および内側の最小寸法を表示してあります。内側の支柱用切欠き部は表示してありません。

１．スポークタイプ		10．舗装材充填スリット排水タイプ角型（専用受枠付）
２．ゼオメトリックタイプ		11．舗装材充填スリット排水タイプ丸型（専用受枠付）
３．ブロックタイプ		12．舗装材充填スリット排水タイプ並木ます型（専用受枠付）
４．ドット模様ブロックタイプ細目ノンスリップタイプ		13．タイル調タイプ
５．ハイタイプ		14．グロウアップタイプ
６．オブリークタイプ		15．ニュータイプ
７．並木ますタイプ		16．ステン製ノンスリップグレーチングタイプ（専用受枠付）
８．舗装材充填タイプ		17．鋳鉄製ノンスリップグレーチングタイプ（専用受枠付）
９．鋳鉄製　舗装材充填スリット排水タイプ（専用受枠付）		18．ライトアップタイプ

スポークタイプ　形状寸法表

材質：FCD500　表面処理：樹脂系塗料塗装

形式	形状	外寸ｘ内寸	形式	形状	外寸ｘ内寸	形式	形状	外寸ｘ内寸
TIR-9060		○900x○600	TSR-2000		○2000 x ○600	TSS-140		□1060 x ○750
TSR-1045		○1000x○450	TSR-2002			TSS-142
TSR-100		○1500 x ○750	TSR-2004			TSS-144
TSR-102			TSR-T2002			TSS-240		□1060 x ○600
TSR-104			TSR-T2004			TSS-1260		□1200 x □600
TSR-T102			TSR-2090		○2000 x ○900	TSS-1575		□1500 x □750
TSR-T104			TSR-2513		○2500 x ○1350	TSS-1575-2
			TSR-3010		○3000 x ○1000	TSS-1575-4
			TSR-3018		○3000 x ○1800	TSS-T1575-2
						TSS-T1575-4
TSR-200		○1500 x ○600	TSR-1915		(1950x1500) x (1050x600)	TSS-2010		□2000 x □1000
TSR-202			TSR-1910		1950 x 1050	TSS-2010-4		□2000 x □1000
TSR-204						TSO-1594		□(1500x900) x ○450
TSR-T202						TSO-1684		□(1610x800) x □410
TSR-T204						TSO-1812		□(1800x1200) x(1200x600)

ゼオメトリックタイプ　形状寸法表

材質：FCD500　表面処理：樹脂系塗料塗装

形式	形状	外寸ｘ内寸
TGR-1245		○1200x○450

ブロックタイプ　形状寸法表

形式	形状	外寸ｘ内寸	形式	形状	外寸ｘ内寸	形式	形状	外寸ｘ内寸
TBRS2-1560		○1500x○600	TBSS2-1560		□1500x○600	TBS-9052		□900x□520
TBRS2-2090		○2000x○900	TBSS2-1560-2			TBS-1560		□1500x□600
TBSS2-1260		□1200x○600	TBSS2-1560-4			TBS-2112		□2100x□1200
TBSS2-1260-2			TBSS-2090		□2000x○900	TBO-2115		（2100x1500）（1200x600）
TBSS2-1260-4						TBS-2512		□2500x□1250

※ TBRS2 , TBRS・TBSS2 , TBSSは細目タイプとなります。

ドット模様ブロックタイプ細目ノンスリップタイプ　形状寸法表

形式	形状	外寸ｘ内寸		形式	形状	外寸ｘ内寸
TBRSN-1560		○1500 × ○600		TBSSN-1560		□1500 × ○600

並木ますタイプ　形状寸法表

●　マウントアップ型　●
形式	形状	外寸ｘ内寸	形式	形状	外寸ｘ内寸	形式	形状	外寸ｘ内寸
TBNS-127		（1200×745） × （600× 500）	TBNS-187		（1800×745） × （600×500）	TBNS-2110		（2100×1045） × （φ600）
TBNS-127-2C			TBNS-187-2			TBNS-2110K
TBNS-127-2W			TBNS-187-4			TBNS-2110-2
TBNS-127-4			TBNS-217		（2100×745） × （600×500）	TBNS-2110-4
TBNS-157		（1500×745） × （600×500）	TBNS-217K
TBNS-157-2			TBNS-217-2
TBNS-157-4			TBNS-217-4

●　フラット型　●
形式	形状	外寸ｘ内寸	形式	形状	外寸ｘ内寸	形式	形状	外寸ｘ内寸
TBNS-127F		（1200×745） × （600× 500）	TBNS-187F		（1800×745） × （600×500）	TBNS-2110F		（2100×1045） × （φ600）
TBNS-127F-2C			TBNS-187F-2			TBNS-2110F-2
TBNS-127F-2W			TBNS-187F-4			TBNS-2110F-4
TBNS-127F-4			TBNS-217F		（2100×745） × （600×500）
TBNS-157F		（1500×745） × （600×500）	TBNS-217F-2
TBNS-157F-2			TBNS-217F-4
TBNS-157F-4

形式	形状	外寸ｘ内寸		形式	形状	外寸ｘ内寸
TBN-134		（1300×400） ×（600× 112）		TBN-213		（2100×350） ×（500×230）

舗装材充填タイプ　形状寸法表

形式	形状	外寸ｘ内寸
TFN-217		（2100×745） × （910×495）

鋳鉄製　舗装材充填スリット排水タイプ（専用受枠付）　形状寸法表

形式	形状	外寸ｘ内寸	形式	形状	外寸ｘ内寸
TFSS-2190-歩H5		□2100x□895	TFSS-2412-歩H5		□2400x□1195
TFSS-2190-2H5		□2100x□895	TFSS-2412-2H5		□2400x□1195

舗装材充填スリット排水タイプ角型（専用受枠付）　形状寸法表

ステンレス製			スチール製
形式	適用荷重	外寸ｘ内寸	形式	適用荷重	外寸ｘ内寸
TPSS-1260-歩B	歩道	□1200 × □600	TPSF-1260-歩B	歩道	□1200 × □600
TPSS-1260-歩A			TPSF-1260-歩A
TPSS-1260-歩H7			TPSF-1260-歩H7
TPSS-1260-2B	T-2		TPSF-1260-2B	T-2
TPSS-1260-2A			TPSF-1260-2A
TPSS-1260-2H7			TPSF-1260-2H7
TPSS-1560-歩B	歩道	□1500 × □600	TPSF-1560-歩B	歩道	□1500 × □600
TPSS-1560-歩A			TPSF-1560-歩A
TPSS-1560-歩H7			TPSF-1560-歩H7
TPSS-1560-2B	T-2		TPSF-1560-2B	T-2
TPSS-1560-2A			TPSF-1560-2A
TPSS-1560-2H7			TPSF-1560-2H7
TPSS-1860-歩B	歩道	□1800 × □600	TPSF-1860-歩B	歩道	□1800 × □600
TPSS-1860-歩A			TPSF-1860-歩A
TPSS-1860-歩H7			TPSF-1860-歩H7
TPSS-1860-2B	T-2		TPSF-1860-2B	T-2
TPSS-1860-2A			TPSF-1860-2A
TPSS-1860-2H7			TPSF-1860-2H7
TPSS-1860-8B	T-8		TPSF-1860-8B	T-8
TPSS-1860-8A			TPSF-1860-8A
TPSS-1860-8H7			TPSF-1860-8H7
TPSS-2080-歩B	歩道	□2000 × □800	TPSF-2080-歩B	歩道	□2000 × □800
TPSS-2080-歩A			TPSF-2080-歩A
TPSS-2080-歩H7			TPSF-2080-歩H7
TPSS-2080-2B	T-2		TPSF-2080-2B	T-2
TPSS-2080-2A			TPSF-2080-2A
TPSS-2080-2H7			TPSF-2080-2H7
TPSS-2080-8B	T-8		TPSF-2080-8B	T-8
TPSS-2080-8A			TPSF-2080-8A
TPSS-2080-8H7			TPSF-2080-8H7

舗装材充填スリット排水タイプ丸型（専用受枠付）　形状寸法表

ステンレス製			スチール製
形式	適用荷重	外寸ｘ内寸	形式	適用荷重	外寸ｘ内寸
TPRS-1245-歩A	歩道	□1200 × □450	TPRF-1245-歩A	歩道	□1200 × □450
TPRS-1245-2A	T-2	□1200 × □450	TPRF-1245-2A	T-2	□1200 × □450
TPRS-1560-歩A	歩道	□1500 × □600	TPRF-1560-歩A	歩道	□1500 × □600
TPRS-1560-2A	T-2	□1500 × □600	TPRF-1560-2A	T-2	□1500 × □600
TPRS-1860-歩A	歩道	□1800 × □600	TPRF-1860-歩A	歩道	□1800 × □600
TPRS-1860-2A	T-2		TPRF-1860-2A	T-2
TPRS-1860-8A	T-8		TPRF-1860-8A	T-8
TPRS-2080-歩A	歩道	□2000 × □800	TPRF-2080-歩A	歩道	□2000 × □800
TPRS-2080-2A	T-2		TPRF-2080-2A	T-2
TPRS-2080-8A	T-8		TPRF-2080-8A	T-8

舗装材充填スリット排水タイプ　並木ます型（専用受枠付）　形状寸法表

ステンレス製			スチール製
形式	適用荷重	外寸ｘ内寸	形式	適用荷重	外寸ｘ内寸
TPNS-1260-歩A	歩道	（1200 × 750） ×（ 600× 450）	TPNF-1260-歩A	歩道	（1200 × 750） ×（ 600× 450）
TPNS-1260-歩H7			TPNF-1260-歩H7
TPNS-1560-歩A		（1500 × 750） ×（ 600× 450）	TPNF-1560-歩A		（1500 × 750） ×（ 600× 450）
TPNS-1560-歩H7			TPNF-1560-歩H7
TPNS-1860-歩A		（1800 × 750） ×（ 600× 450）	TPNF-1860-歩A		（1800 × 750） ×（ 600× 450）
TPNS-1860-歩H7			TPNF-1860-歩H7

タイル調タイプ　形状寸法表

形式	形状	外寸ｘ内寸		形式	形状	外寸ｘ内寸
TTS-7523		□750 × （270 ×360）		TTS-2388		2360 × 880

グロウアップタイプ　形状寸法表

形式	形状	外寸ｘ内寸	形式	形状	外寸ｘ内寸
TCRS6-3010		○2958×○1000	TCRS9-3010		○2958×○1000
TCS-1575		□1500x□750

ニュータイプ　形状寸法表

形式	形状	外寸ｘ内寸
TNR-1560		○1500 × ○600

ステンレス製ノンスリップグレーチングタイプ（受枠付）　形状寸法表

形式	形状	外寸ｘ内寸	形式	形状	外寸ｘ内寸
TMRS-1575-歩N		○1500×○750	TMSS-1575-歩N		□1500 × □750
TMRS-2090-歩N		○2000 × ○900	TMSS-2010-歩N		□2000 × □1000

鋳鉄製ノンスリップグレーチングタイプ（受枠付）　形状寸法表

形式	形状	外寸ｘ内寸	形式	形状	外寸ｘ内寸
TBOS-4214-A		4228 × ---	TBOS-2814-A		2824 × ---
TBOS-4214-B		4228 × ---	TBOS-2814-B		2824 × ---
