| 使用方法 |
| ・ |
基礎への埋め込み長さは250mm以上とします。 |
| ・ |
筋かい及び面材を張った耐力壁の部分は、その両端の柱の下部にそれぞれ近接した位置に埋設します。 |
| ・ |
土台切れの箇所、土台断手及び土台仕口箇所の土台端部位置に埋設します。 |
|
|
規格表
| 形式 |
サイズ |
入数 |
備考 |

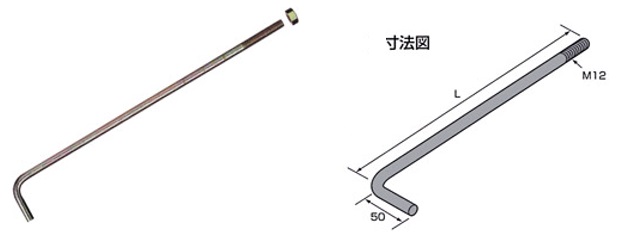

| 国産Ｚアンカー12Ⅹ400 |
M12×400㎜ |
50本 |
| 仕様接合具 |
|
六角ナット M12
角座金W4.5×40(別売り) |
|
| 付属部品 |
|
六角ナット M12 |
|
| 材 質 |
|
JIS B 1180
(強度区分4.6を満足する炭素鋼) |
|
| 表面処理 |
|
JIS H 8610(電気亜鉛めっき)
2種2級 Ep-Fe/Zn 5/CM2 |
|
|
| 輸入Ｚアンカー12Ⅹ400 |
M12×400㎜ |
50本 |
| 国産Ｚアンカー12Ⅹ450 |
M12×450㎜ |
50本 |
| 国産Ｚアンカー12Ⅹ450 |
M12×500㎜ |
50本 |
| Ｚ同等認定アンカー12Ⅹ350 |
M12×350㎜ |
50本 |
| Ｚ同等認定アンカー12Ⅹ550 |
M12×550㎜
|
50本 |
|
|
|
|
|
価格表
| 形式 |
入数 |
税別単価 ｘ 数 ｘ 税 |
税込価格（税別価格） |
送料 |
|
| 輸入Ｚアンカー12Ⅹ400 |
50本 |
¥94x50x1.1 |
¥5,170 （¥4,700） |
無料
（北海道・九州・四国・
一部地域除く）
|
 |
| 国産Ｚアンカー12Ⅹ450 |
50本 |
¥148x50x1.1 |
¥8,140 （¥7,400） |
| 国産Ｚアンカー12Ⅹ500 |
50本 |
¥158x50x1.1 |
¥8,690 （¥7,900） |
| Ｚ同等認定アンカー12Ⅹ350 |
50本 |
¥128x50x1.1 |
¥7,040 （¥6,400） |
| Ｚ同等認定アンカー12Ⅹ550 |
50本 |
¥165x50x1.1 |
¥9,075 （¥8,250） |
| Ｚ座金Ｍ12用 4.5x40 φ14 |
500個 |
¥18x500x1.1 |
¥9,900 （¥9,000） |
|
| 送料無料 対象地区 |
| 東 京 |
東京23区、東久留米、西東京、武蔵野、三鷹、狛江、清瀬、小金井、東村山、小平、東大和、国分寺、国立、府中、調布、稲城、武蔵村山、立川、日野、多摩 |
| 埼 玉 |
さいたま、三郷、八潮、草加、吉川、松伏、越谷、春日部、川口、蕨、戸田、和光、朝霞、新座、志木、所沢、三芳、富士見、ふじみ野、上尾、桶川、北本、 |
| 千 葉 |
浦安、市川、松戸、流山、野田、柏、船橋、鎌ヶ谷、白井、我孫子 |
| 茨 城 |
取手、守谷 |
|
※対象地区外の方は お見積りフォーム・FAXお見積りから送料をお見積り下さい。
|
|
| |

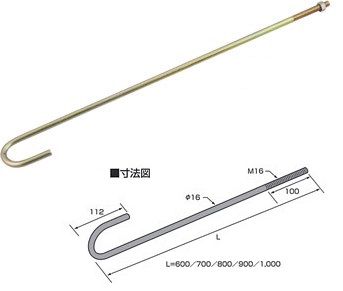

ＺアンカーボルトＭ１６（３階立てアンカー）
|
|
| |
 |
使用方法 |
| ・ |
基礎と柱脚の緊結をする際に筋かいの突き刺し部がある場合、本商品を使用することで筋かいに対するホールダウン金物の干渉を避けられます。 |
| ・ |
埋め込み深さは、360mm以上を確保してください。 |
| ・ |
ホールダウン金物を筋かい端部の上に取付ける場合は、必要な埋め込み長さを確保して、長めのアンカーボルトを用います。 |
|
|
規格表
| 形式 |
サイズ |
入数 |
備考 |
| 輸入Ｚアンカー A60 |
M16×600㎜ |
10本 |
| 付属部品 |
|
六角ナット M16(1個) |
|
| 材 質 |
|
JIS B 1180
(強度区分4.6を満足する炭素鋼) |
|
| 表面処理 |
|
JIS H 8610(電気亜鉛めっき)
2種2級 Ep-Fe/Zn 5/CM2 |
|
|
| 国産Ｚアンカー A60 |
M16×600㎜ |
20本 |
| 輸入Ｚアンカー A70 |
M16×700㎜ |
10本 |
| 国産Ｚアンカー A70 |
M16×700㎜ |
20本 |
| 国産Ｚアンカー A80 |
M16×800㎜ |
15本 |
| 国産Ｚアンカー A90 |
M16×900㎜ |
15本 |
| 国産Ｚアンカー A100 |
M16×1000㎜ |
15本 |
|
|
|
|
|
価格表
| 形式 |
入数 |
税別単価 ｘ 数 ｘ 税 |
税込価格（税別価格） |
送料 |
|
| 輸入Ｚアンカー A60 |
10本 |
¥320 x 10 x 1.1 |
¥3,520（¥3,200） |
無料
（北海道・九州・四国・
一部地域除く）
|
|
| 輸入Ｚアンカー A70 |
10本 |
¥380 x 10 x 1.1 |
¥4,180（¥3,800） |
| 輸入Ｚアンカー A80 |
10本 |
¥420 x 10 x 1.1 |
¥4,620（¥4,200） |
| 輸入Ｚアンカー A90 |
10本 |
¥450 x 10 x 1.1 |
¥4,950（¥4,500） |
|
| |
ロット価格表（送料無料地区は納期に余裕をください）
| 形式 |
発注ロット |
税別単価 ｘ 数 ｘ 税 |
税込価格 |
送料
別途見積 |
|
| 輸入Ｚアンカー A60 10箱 |
10箱（100本） |
¥300 x 100 x1.1 |
¥33,000 |
下記対象地区
送料無料
対象地区外は
別途見積 |
|
| 輸入Ｚアンカー A70 10箱 |
10箱（100本） |
¥360 x 100 x1.1 |
¥39,600 |
| 輸入Ｚアンカー A80 10箱 |
10箱（100本） |
¥400 x 100 x1.1 |
¥44,000 |
| 輸入Ｚアンカー A90 10箱 |
10箱（100本） |
¥430 x 100 x1.1 |
¥47,300 |
|
| 送料無料 対象地区 |
| 東 京 |
東京23区、東久留米、西東京、武蔵野、三鷹、狛江、清瀬、小金井、東村山、小平、東大和、国分寺、国立、府中、調布、稲城、武蔵村山、立川、日野、多摩 |
| 埼 玉 |
さいたま、三郷、八潮、草加、吉川、松伏、越谷、春日部、川口、蕨、戸田、和光、朝霞、新座、志木、所沢、三芳、富士見、ふじみ野、上尾、桶川、北本、 |
| 千 葉 |
浦安、市川、松戸、流山、野田、柏、船橋、鎌ヶ谷、白井、我孫子 |
| 茨 城 |
取手、守谷 |
|
※対象地区外の方は お見積りフォーム・FAXお見積りから送料をお見積り下さい。
|
|
|
| |
|
|
|
|
|
